G80 리프팅 체인의 공급 업체로서, 나는 종종 G80 리프팅 체인 어셈블리의 총 중량을 계산하는 것에 대한 문의를받습니다. 이 지식은 운송 계획, 부하 - 베어링 용량 평가 및 비용 - 추정을 포함한 여러 가지 이유로 중요합니다. 이 블로그 게시물에서는 프로세스를 단계별로 안내합니다.
G80 리프팅 체인 이해
G80 리프팅 체인은 고도로 강도 합금강으로 만들어져 내구성과 하중을 제공합니다. 베어링 기능. 그들은 호이 스팅, 견인 및 무거운 하중 확보와 같은 작업을위한 건설, 광업 및 운송과 같은 산업에서 널리 사용됩니다. 표준 체인과 비교하여 G80 체인은 훨씬 높은 안전 계수를 제공하며 가혹한 작업 조건을 견딜 수 있도록 설계되었습니다.
G80 리프팅 체인 어셈블리의 구성 요소
일반적인 G80 리프팅 체인 어셈블리는 몇 가지 주요 구성 요소로 구성됩니다.
- 체인 링크: 어셈블리의 주요 부분은 리프팅을위한 연속 루프를 형성합니다. 체인 링크의 크기와 피치는 특정 응용 프로그램 및로드 요구 사항에 따라 다릅니다.
- 엔드 피팅: 이들은 체인 끝에 연결되어 고리, 족쇄 또는 마스터 링크와 같은 다른 장비에 연결됩니다. 엔드 피팅은 각각 특정 목적을 위해 설계된 모양과 크기가 다릅니다.
G80 리프팅 체인 어셈블리의 중량에 영향을 미치는 요인
체중을 계산하기 전에 체중에 영향을 줄 수있는 요인을 이해하는 것이 중요합니다.
- 체인 크기: 체인 링크의 직경과 피치는 무게에 직접적인 영향을 미칩니다. 링크가 두꺼운 더 큰 체인은 더 작은 체인보다 더 큰 체인이됩니다.
- 체인의 길이: 체인이 길수록 무게가 커집니다. 더 많은 링크가 더 많은 재료와 무게를 의미하기 때문에 이것은 간단한 관계입니다.
- 최종 피팅 유형: 다른 엔드 피팅마다 무게가 다릅니다. 예를 들어, 무거운 의무 족쇄는 단순한 후크보다 무게가 더 큽니다.
체인의 무게를 계산합니다
G80 리프팅 체인 어셈블리의 총 중량을 계산하는 첫 번째 단계는 체인 자체의 중량을 결정하는 것입니다. 이것은 다음 공식을 사용하여 수행 할 수 있습니다.
[w_ {chain} = l \ times w]
여기서 (w_ {chain})는 체인의 무게, (l)은 체인의 길이이며, (w)는 미터당 킬로그램의 체인의 단위 길이 당 중량입니다.
G80 체인의 단위 길이 당 중량은 제조업체의 사양에서 얻을 수 있습니다. 예를 들어, 단위 길이 당 2 kg/m이고 길이가 10m 인 G80 체인이있는 경우 체인의 무게는 다음과 같습니다.
[w_ {chain} = 10 \ times2 = 20 \ space kg]
최종 피팅의 무게를 계산합니다
체인의 무게를 계산하면 최종 피팅의 무게를 추가해야합니다. 이렇게하려면 먼저 어셈블리에 사용 된 최종 피팅 유형을 식별해야합니다. 그런 다음 제조업체의 카탈로그에서 무게를 찾거나 가능한 경우 계량 규모를 사용할 수 있습니다.
두 개의 후크를 최종 피팅으로 사용하고 있으며 각 후크의 무게는 1kg이라고 가정 해 봅시다. 최종 피팅의 총 중량은 (2 \ times1 = 2 \ space kg)입니다.
어셈블리의 총 중량을 계산합니다
G80 리프팅 체인 어셈블리의 총 중량을 계산하려면 체인의 무게와 최종 피팅의 중량을 추가하십시오.
[w_ {Total} = w_ {Chain}+w_ {피팅}]
위의 예제를 사용하여 어셈블리의 총 중량은 (20 + 2 = 22 \ space kg)입니다.
예제 계산
더 자세한 예를 살펴 보겠습니다. 다음 사양이있는 G80 리프팅 체인 어셈블리가 있다고 가정합니다.
- 체인 길이 : 15m
- 체인의 단위 길이 당 중량 : 2.5 kg/m
- 엔드 피팅 : 2 개의 마스터 링크, 각각 무게가 1.5kg, 후크 2 개, 각각 무게는 1kg입니다.
먼저 체인의 무게를 계산하십시오.
[w_ {chain} = 15 \ times2.5 = 37.5 \ space kg]
다음으로 최종 피팅의 무게를 계산하십시오.
[w_ {피팅} = (2 \ times1.5) + (2 \ times1) = 3 + 2 = 5 \ space kg]
마지막으로, 조립의 총 중량을 계산하십시오.
[W_ {Total} = 37.5+5 = 42.5 \ Space KG]
다른 유형의 리프팅 체인과 비교
G80 리프팅 체인의 무게를 다른 유형의 리프팅 체인 (예 :T8 합금 강철 리프팅 체인그리고G100 리프팅 체인.

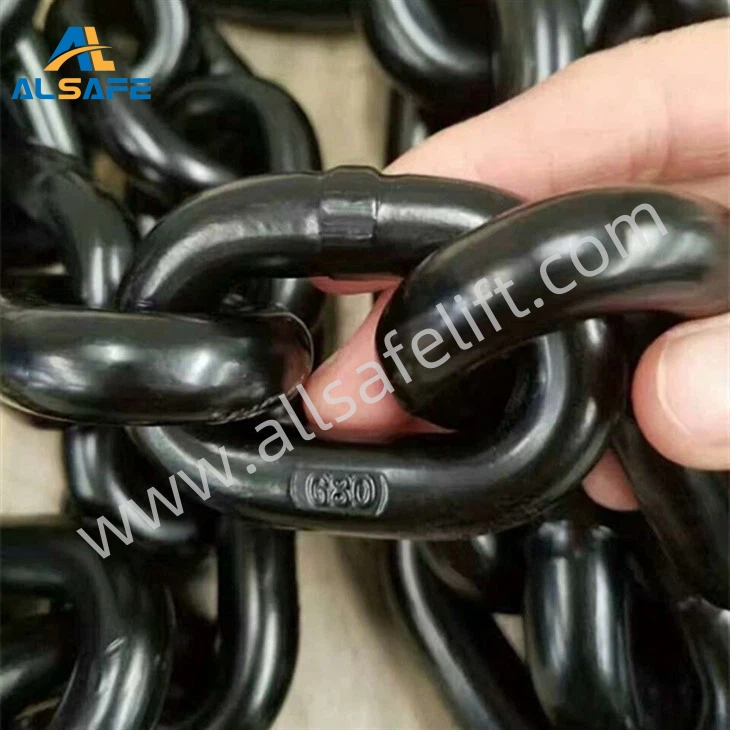

T8 체인도 알려져 있습니다T8 체인, 다른 합금 조성 및 설계로 인해 일반적으로 G80 체인보다 가볍습니다. 그러나 베어링 용량과 동일한 부하가 없을 수 있습니다. 반면에 G100 사슬은 더 높은 등급 합금 강으로 만들어지기 때문에 G80 체인보다 강하고 종종 무겁습니다.
정확한 무게 계산의 중요성
G80 리프팅 체인 어셈블리의 총 중량을 정확하게 계산하는 것은 여러 가지 이유로 필수적입니다.
- 안전: 정확한 무게를 아는 것은 어셈블리를 들어 올리는 데 사용되는 장비가 하중을 안전하게 처리 할 수 있도록하는 데 도움이됩니다. 과부하는 장비 고장 및 사고로 이어질 수 있습니다.
- 운송: 체인 어셈블리를 운송 할 때 무게는 운송 방법 및 관련 비용의 선택에 영향을 미칩니다.
- 비용 - 추정: 어셈블리의 무게는 특히 체인을 중량으로 구매하는 경우 비용에 영향을 줄 수 있습니다.
결론
G80 리프팅 체인 어셈블리의 총 중량을 계산하는 것은 관련된 주요 요소를 이해하면 비교적 간단한 프로세스입니다. 이 블로그 게시물에 요약 된 단계를 따르면 체인 어셈블리의 무게를 정확하게 결정하고 사용, 운송 및 비용에 대한 정보에 근거한 결정을 내릴 수 있습니다.
고품질 G80 리프팅 체인을 위해 시장에 나와 있거나 제품에 대한 자세한 정보가 필요한 경우 주저하지 마십시오. 우리는 당신의 모든 리프팅 체인 요구를 도와주기 위해 여기에 있으며 자세한 사양과 가격을 제공 할 수 있습니다. 당신이 소규모 규모의 계약자이든, 대규모 규모의 산업 기업이든, 우리는 당신에게 적합한 솔루션을 가지고 있습니다.
참조
- G80 리프팅 체인에 대한 제조업체의 사양
- 장비를 들어 올리는 산업 표준
